PUMA 1000MB

PUMA Series

The PUMA Series is DN Solutions (formerly Doosan Machine Tools) high performance lathe series. Designed for heavy and intermittent cutting, accurate production, and premium surface finishes, this series has a wide variety of models with chuck sizes ranging from 8”-21”, turning lengths up to 120", and options for sub-spindles, y-axis, and milling capabilities. This Series has a box guideway structure which prevents vibration and gives it secure dynamic rigidity. It has the highest spindle speed in its class and also delivers powerful cutting capabilities.

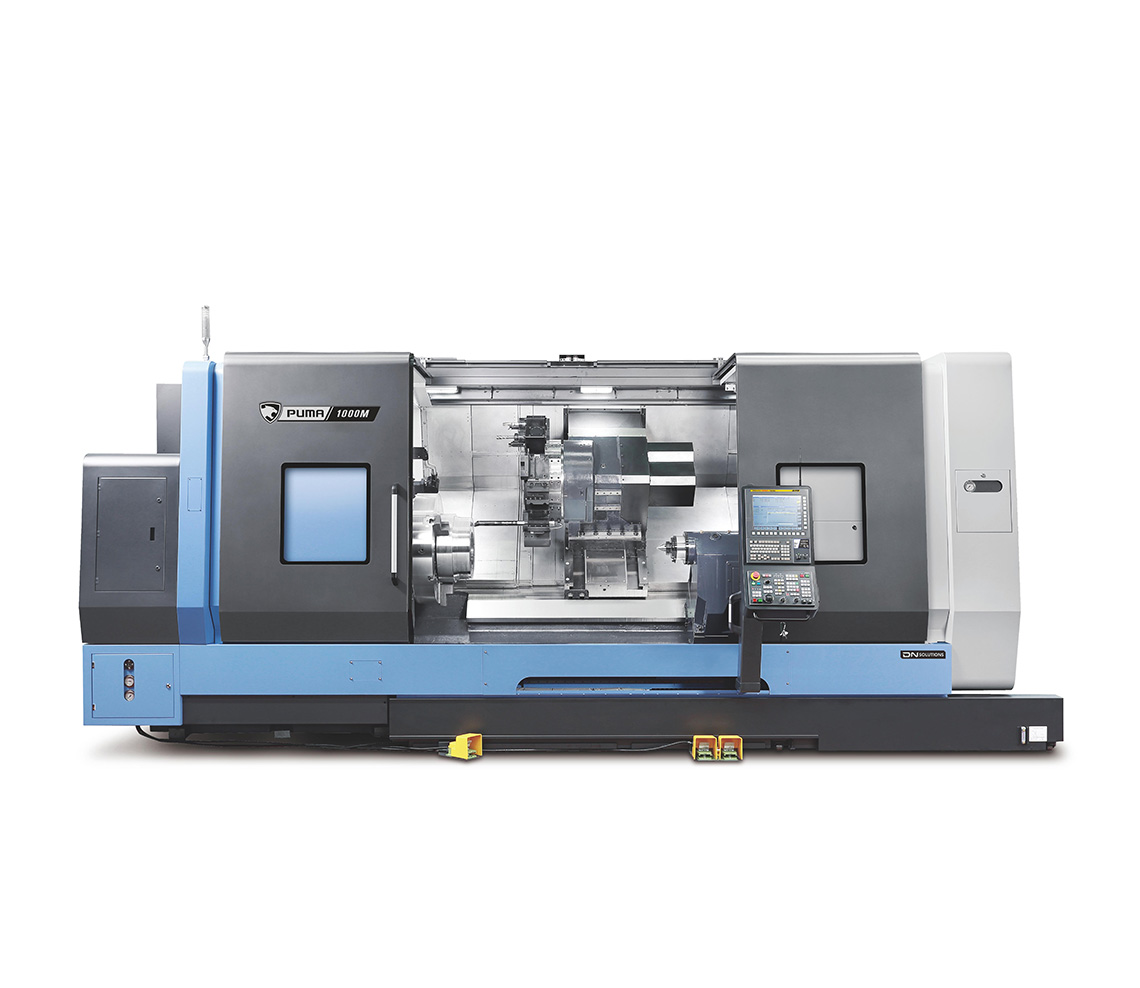

PUMA 1000MB

Travels
Travel Distance X-axis
540 mm (21.3 in)
Travel Distance Z-axis
2130 mm (83.9 in)
Rapid Traverse X-axis
12 m/min (472 in/min)
Rapid Traverse Z-axis
16 m/min (630 in/min)
Capacity
Max Turning Diameter
⌀1000 mm (39.4 in)
Max Turning Length
2000 mm (78.7 in)
Through Hole Diameter
⌀558 mm (22 in)
Spindle
Chuck Size
40 in
Speed
300 rpm
Power
75 kW (100 Hp)
Torque
12040 Nm (8880 ft-lbs)
Tooling
Shank
BMT-85
Turret Stations
12
Boring Bar Diameter
⌀80 mm (3 in)
Tooling (Milling)
Rotary Tool Speed
3000 rpm
Rotary Tool Power
12 kW (16 Hp)
Rotary Tool Torque
152 Nm (112 ft-lbs)
Machine Size & Weight
Length
6,595 mm (259.6 in.)
Height
2,835 mm (111.6 in.)
Width
3,210 mm (126.5 in.)
Weight
23,000 kg (50,700 lbs.)
