PUMA 1000MA

PUMA Series

The PUMA Series is DN Solutions (formerly Doosan Machine Tools) high performance lathe series. Designed for heavy and intermittent cutting, accurate production, and premium surface finishes, this series has a wide variety of models with chuck sizes ranging from 8”-21”, turning lengths up to 120", and options for sub-spindles, y-axis, and milling capabilities. This Series has a box guideway structure which prevents vibration and gives it secure dynamic rigidity. It has the highest spindle speed in its class and also delivers powerful cutting capabilities.

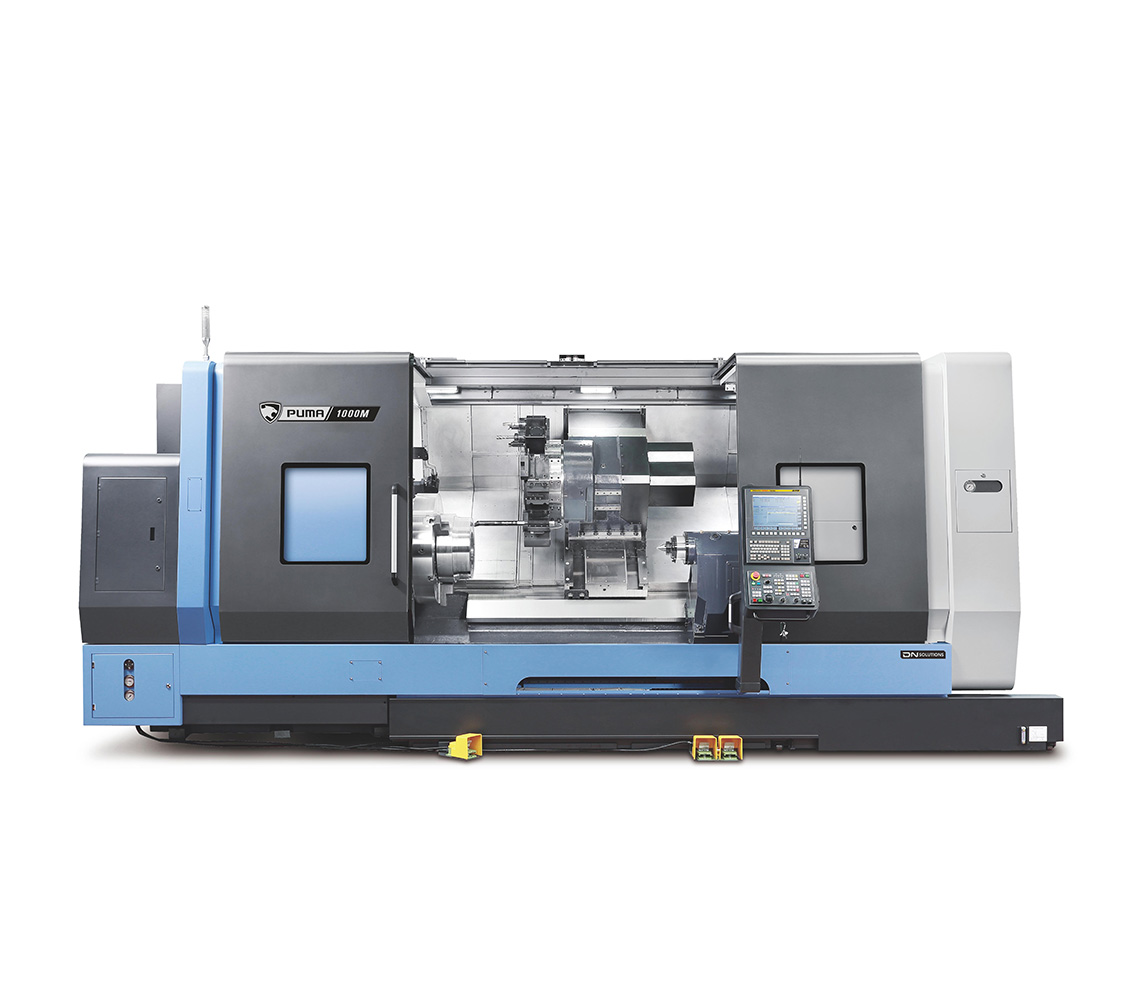

PUMA 1000MA

Travels
Travel Distance X-axis
540 mm (21.3 in)
Travel Distance Z-axis
2130 mm (83.9 in)
Rapid Traverse X-axis
12 m/min (472 in/min)
Rapid Traverse Z-axis
16 m/min (630 in/min)
Capacity
Max Turning Diameter
⌀1000 mm (39.4 in)
Max Turning Length
2040 mm (80.3 in)
Through Hole Diameter
⌀236.5 mm (9.3 in)
Spindle
Chuck Size
32 in
Speed
500 rpm
Power
75 kW (100 Hp)
Torque
11011 Nm (8121 ft-lbs)
Tooling
Shank
BMT-85
Turret Stations
12
Boring Bar Diameter
⌀80 mm (3 in)
Tooling (Milling)
Rotary Tool Speed
3000 rpm
Rotary Tool Power
12 kW (16 Hp)
Rotary Tool Torque
152 Nm (112 ft-lbs)
Machine Size & Weight
Length
6,595 mm (259.6 in.)
Height
2,835 mm (111.6 in.)
Width
3,210 mm (126.5 in.)
Weight
21,000 kg (46,300 lbs.)
