BM 2035

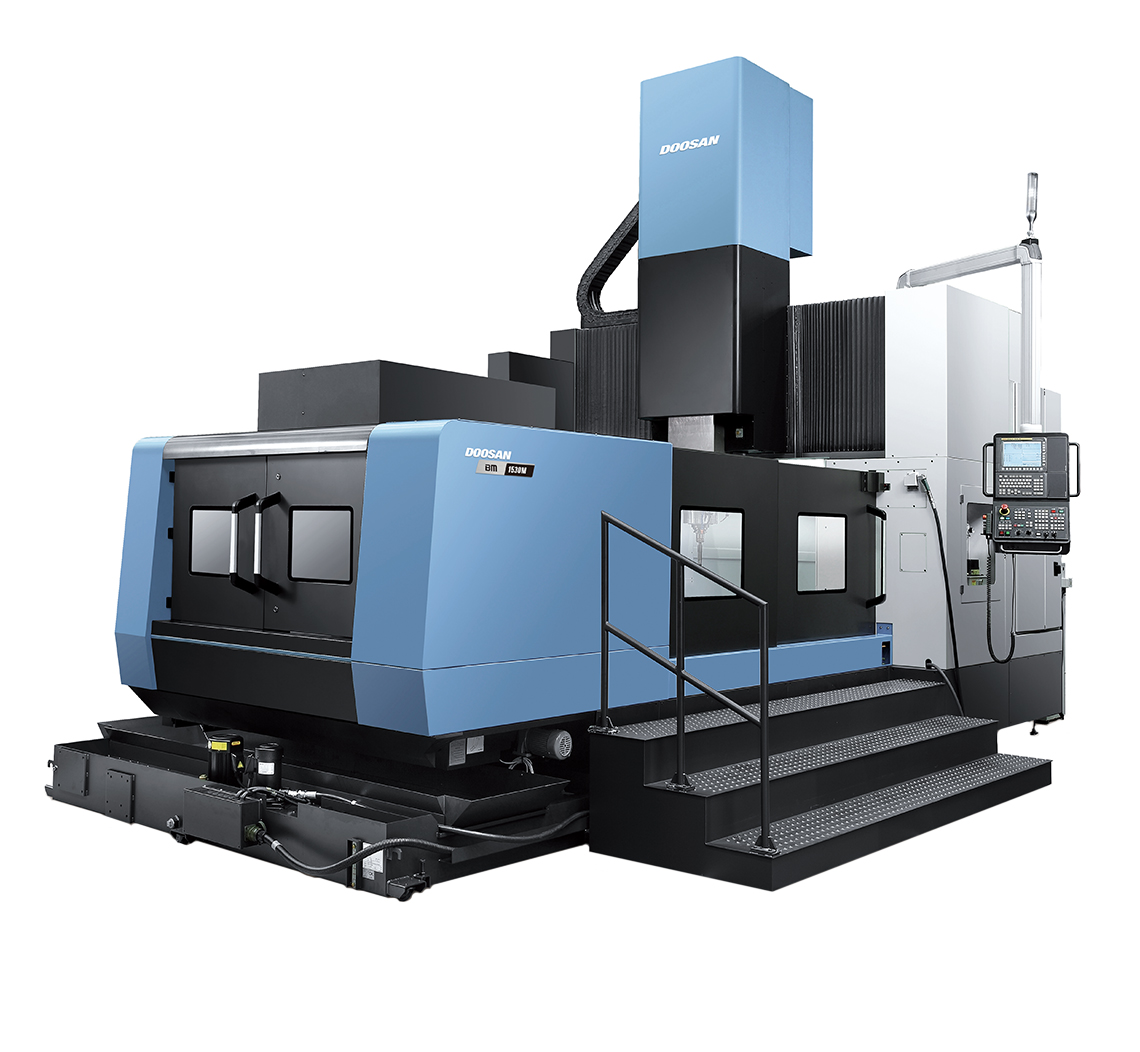

BM 2035  bridge type mill

BM Series

The large bridge type BM series utilizes an exceptionally rigid structure and a high torque spindle to ensure remarkable productivity. A heavy duty spindle assembly and a face/taper contact spindle nose reduce vibration and improve workpiece surface finish during high speed operations, while LM roller guideways provide optimal stability.

BM 2035

Travels
Travel Distance X-axis
3500 mm (137.8 in)
Travel Distance Y-axis
2050 mm (80.7 in)
Travel Distance Z-axis
800 mm (31.5 in)
Rapid Traverse X-axis
16 m/min (630 in/min)
Rapid Traverse Y-axis
16 m/min (630 in/min)
Rapid Traverse Z-axis
16 m/min (630 in/min)
Table
Table Size
3500 x 1850 mm (137.8 x 72.8 in)
Max Load
10000 kg (22046 lbs)
Spindle
Speed
8000 rpm
Power
30 kW (40.2 Hp)
Torque
600 Nm (440 ft-lbs)
Spindle to Table Distance
200-1300 mm (7.8-51.1 in)
Tooling
Shank
BIG PLUS CAT 50
Changer Capacity
40
Max Diameter
⌀125/220 mm (4.9/8.7 in)
Max Length
400 mm (15.7 in)
Machine Size & Weight
Length
9,540 mm (375 in.)
Height
4,770 mm (187.7 in.)
Width
4,960 mm (195 in.)
Weight
35,500 kg (78,278 lbs)
