BM 1530M

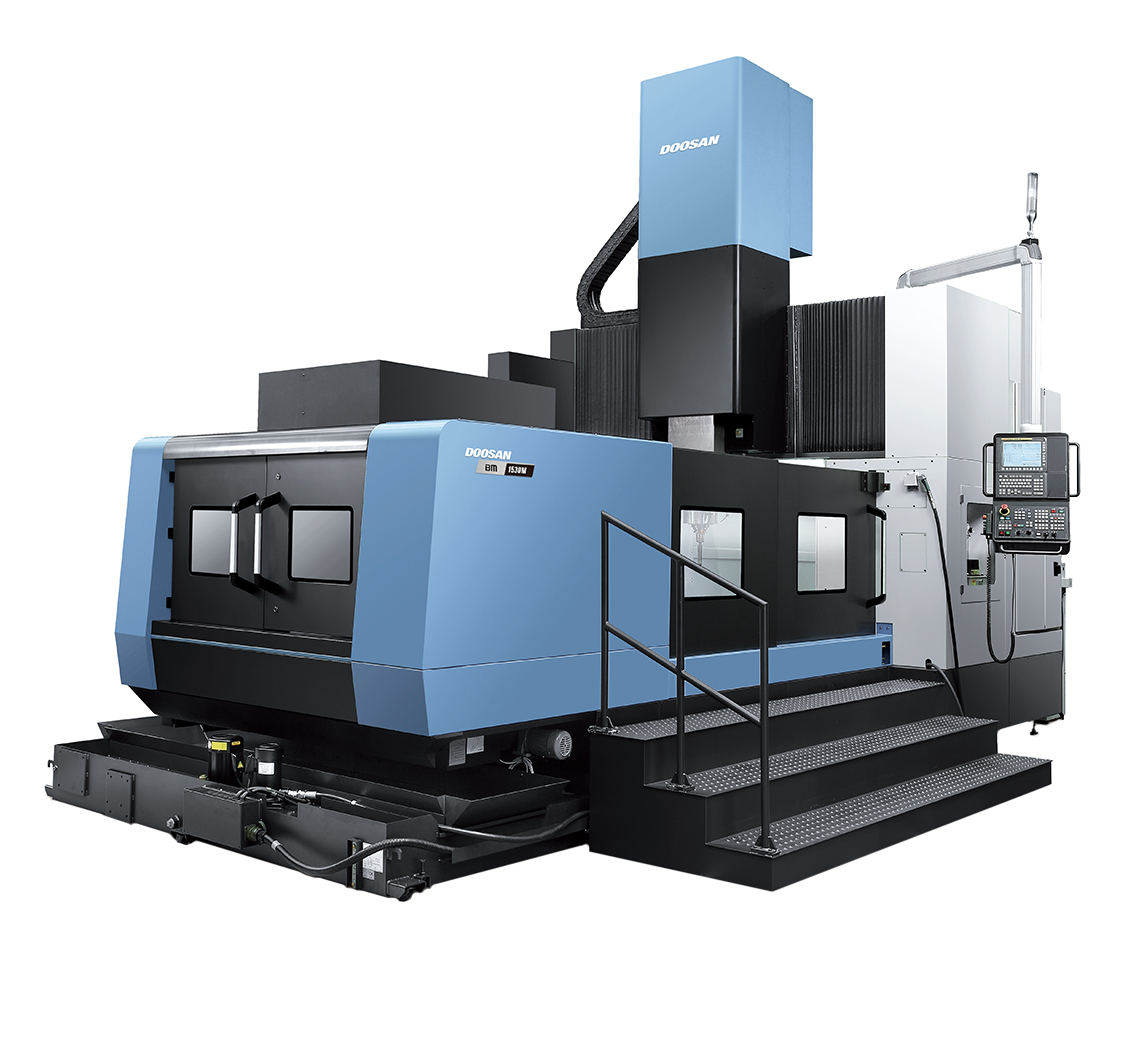

BM 1530M  bridge type mill

BM Series

The large bridge type BM series utilizes an exceptionally rigid structure and a high torque spindle to ensure remarkable productivity. A heavy duty spindle assembly and a face/taper contact spindle nose reduce vibration and improve workpiece surface finish during high speed operations, while LM roller guideways provide optimal stability.

BM 1530M

Travels
Travel Distance X-axis
3000 mm (118.1 in)
Travel Distance Y-axis
1550 mm (61 in)
Travel Distance Z-axis
800 mm (31.5 in)
Rapid Traverse X-axis
16 m/min (630 in/min)
Rapid Traverse Y-axis
16 m/min (630 in/min)
Rapid Traverse Z-axis
16 m/min (630 in/min)
Table
Table Size
3000 x 1350 mm (118.1 x 53.1 in)
Max Load
8000 kg (17637 lbs)
Spindle
Speed
12000 rpm
Power
30 kW (40.2 Hp)
Torque
420 Nm (310 ft-lbs)
Spindle to Table Distance
200-1300 mm (7.8-51.1 in)
Tooling
Shank
BIG PLUS CAT 50
Changer Capacity
40
Max Diameter
⌀125/220 mm (4.9/8.7 in)
Max Length
400 mm (15.7 in)
Machine Size & Weight
Length
8,690 mm (342.1 in.)
Height
4,770 mm (187.7 in.)
Width
4,450 mm (175.1 in.)
Weight
29,000 kg (63,934 lbs.)
