The ONA Modular AV Series features a range of models designed for larger capacity and flexibility. Each AV Series model has options for larger Z-axis travels, and larger Y-axis options on select models. The AV Series features models with X, Y, Z travels up to 78.7” x 51.2” x 31.5” providing a large work area that is highly flexible for a wide range of applications. Additionally, the AV Series features cutting speeds up to 450 mm²/min, 23” touch screen controls, work time optimization, and 3D workpiece displays, and ONA Script programming and in-process measurement for total workpiece positioning control.
You are here

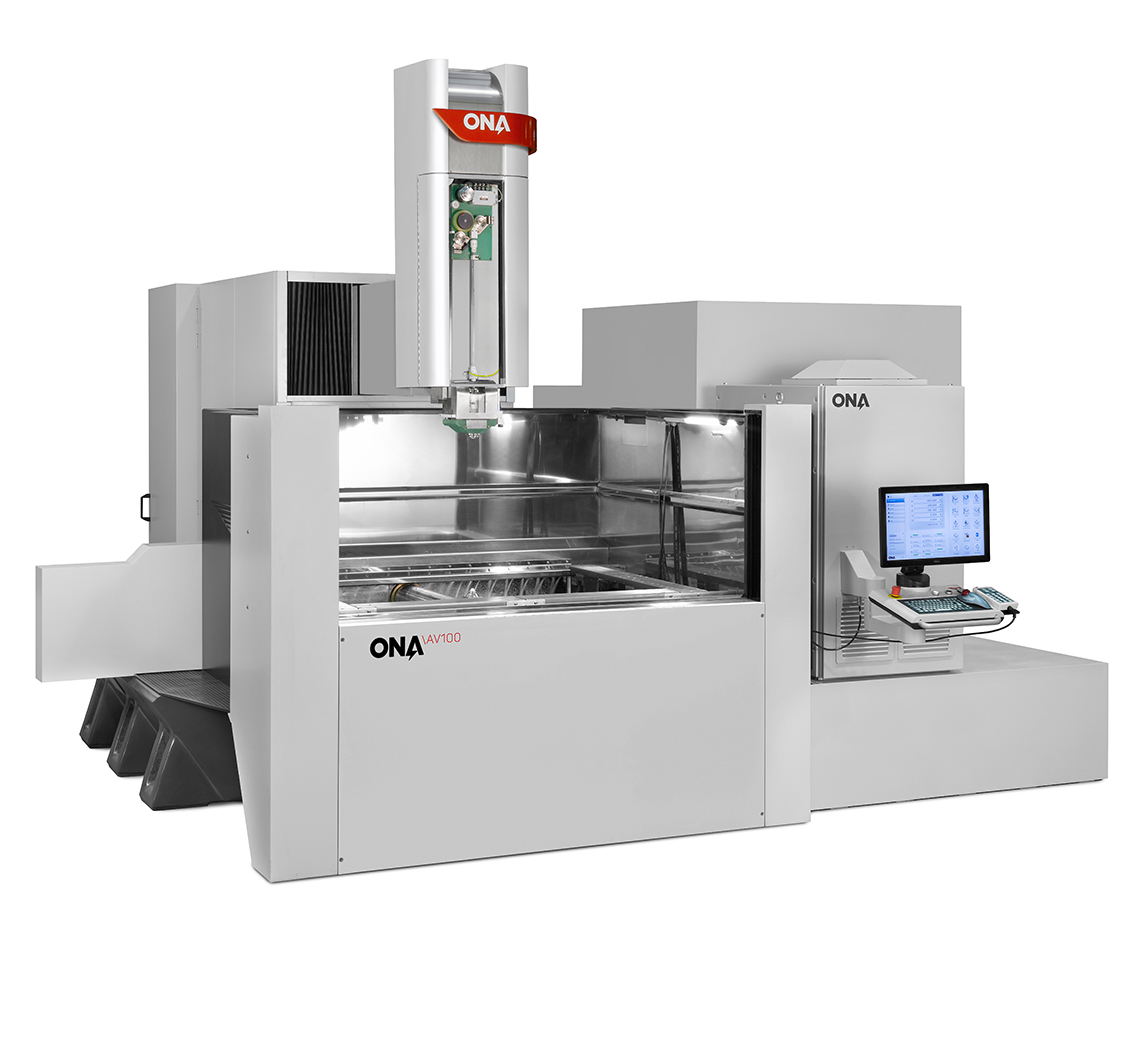

AV100
Modular AV Series
AV100
Travels
Travel Distance X-axis
|
1,500 mm (59 in.)
|
Travel Distance Y-axis
|
1,000/1,300 mm (39.4/51.2 in.)
|
Travel Distance Z-axis
|
600/700/800 mm (23.6/27.5/31.5 in.)
|
Travel Distance U-V Axis
|
500 x 500 mm (19.7 x 19.7 in.)
|
Max Conical Cut Angle
|
±30°/400 mm (15.8 in.)
|
Worktank
Length
|
1,950 mm (76.8 in.)
|
Width
|
1,600 mm (63 in.)
|
Height
|
600 mm (23.6 in.)
|
Max Load
|
10,000 kg (22,046 lbs.)
|
Wire
Diameter Range
|
0.2 – 0.33 mm (0.008 – 0.013 in.)
|
Max Cutting Speed
|
360 mm²/min (14.2 in²/min)
|
Machine Size & Weight
Length
|
5,490 mm (216.1 in.)
|
Height
|
3,100 mm (122 in.)
|
Width
|
4,330 mm (170.5 in.)
|
Weight
|
15,500 kg (34,171.6 lbs.)
|
