The highly productive 4-axis linear guide PUMA TL series combines multi-axis functionality with simultaneous control of both turrets. From precise finishes to high-powered metal removal rates, the twin turret lathe provides manufacturers with new process options without adding set-ups. Rapid traverse rates, a solid machine construction, and additional milling options makes the TL series the perfect addition for any manufacturer who needs fast, flexible, multi-axis production.
You are here

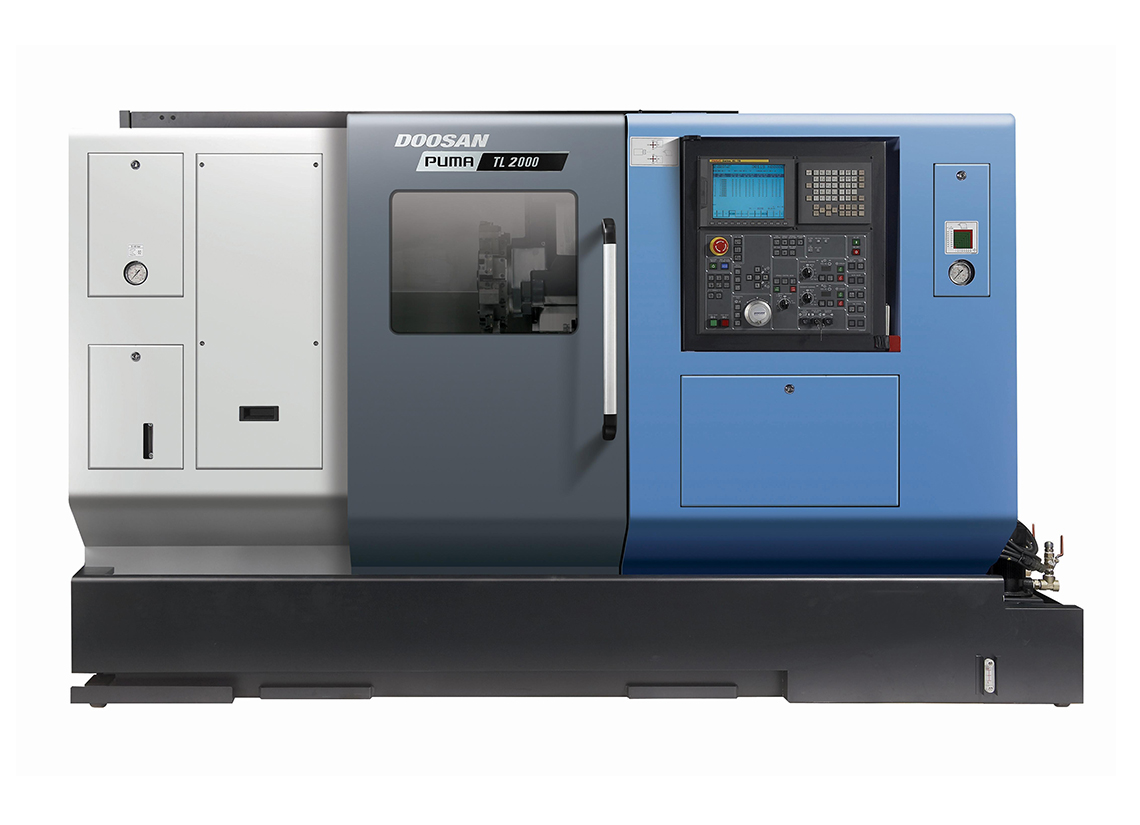

PUMA TL2000M
PUMA TL Series
PUMA TL2000M
Travels
Travel Distance X1-axis
|
250 mm (9.8 in)
|
Travel Distance Z1-axis
|
650 mm (25.6 in)
|
Travel Distance X2-axis
|
150 mm (5.9 in)
|
Travel Distance Z2-axis
|
630 mm (24.8 in)
|
Rapid Traverse X-axis
|
20 m/min (787 in/min)
|
Rapid Traverse Z-axis
|
24 m/min (945 in/min)
|
Rapid Traverse C-axis
|
600 rpm
|
Capacity
Max Turning Diameter (Upper Turret)
|
⌀350 mm (14.6 in)
|
Max Turning Diameter (Lower Turret)
|
⌀240 mm (9.4 in)
|
Max Turning Length
|
600 mm (23.6 in)
|
Through Hole Diameter
|
⌀68 mm (2.7 in)
|
Spindle
Chuck Size
|
8 in
|
Speed
|
5000 rpm
|
Power
|
18.5 kW (25 Hp)
|
Torque
|
476 Nm (351 ft-lbs)
|
Tooling
Shank (Upper Turret)
|
BMT-55
|
Shank (Lower Turret)
|
BMT-KEY
|
Turret Stations (Upper)
|
12
|
Turret Stations (Lower)
|
8
|
Boring Bar Diameter
|
⌀40 mm (1.5 in)
|
Rotary Tool Speed
|
5000 rpm
|
Rotary Tool Power
|
5.5 kW (7.5 Hp)
|
Rotary Tool Torque
|
47 Nm (34.7 ft-lbs)
|
Machine Size & Weight
Length
|
3,250 mm (128 in.)
|
Height
|
1,930 mm (76 in.)
|
Width
|
2,118 mm (83 in.)
|
Weight
|
7,200 kg (15,860 lbs.)
|
